DS型分割器品牌厂家精度

DS型分割器品牌厂家精度

型号︰70DS

品牌︰玺梓精密

原产地︰中国

单价︰CNY ¥ 1200 / 件

最少订量︰1 件

现在查询

产品描述

DS型分割器品牌厂家精度产品概要:



圆盘直径:100-350MM    承载重量:0-10KG

标准精度:±30秒,可定制±15秒高精度

匹配电机:60W    电机转速在1400或1450

重量: 7 kg      中心高:150MM

扭力限制器(TL):200   润滑油:60#





品牌:上海玺梓精密

产品认证:ISO9001

加工定制:是

用途:制药机械、输送机

凸轮旋转方向:右、左

入力轴组力方向:S1、S2、S3

规格:25、32、38、45、60、70、80、83、100、110、140、180

驱动角:90°、120°、150°、180°、210°、240°、270°、300°

凸轮连动曲线:变形台形曲线、变形正弦曲线、变形等速度曲线、有理式仿线

定位分割等份:2、3、4、5、6、8、10、12、16订制规格:20、24、30、32、36、40、48

优点:1.精度高。标准精度为±30".可定制精度为±15"(选型方式为筛选)


2.高品质:内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层 为0.5mm。

3..免保养,除更换油以外,10000小时以下无需进行维修。


4.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装





DS型分割器品牌厂家精度尺寸图;





DS型分割器品牌厂家精度技术参数表:





出力轴容许径向负荷(C1)

80kgf

入力轴 扭矩(C5)

4 kgf-m

出力轴容许轴向负荷(C2)

72.5 kgf

入力轴的CD²(注1)

3.2*10-4 kgf-m²

出力轴容许力矩(Ts):

参考力矩表kgf-m

定位分割精度

±60 Sec.

入力轴容许径向负荷(C3)

85 kgf

重量

7 kg

入力轴 弯曲力矩(C4)

75kgf





 注1:入力轴的CD²是在停留范围内的数值。            注2:C1至C5数值是达到安全系数=2时的数值

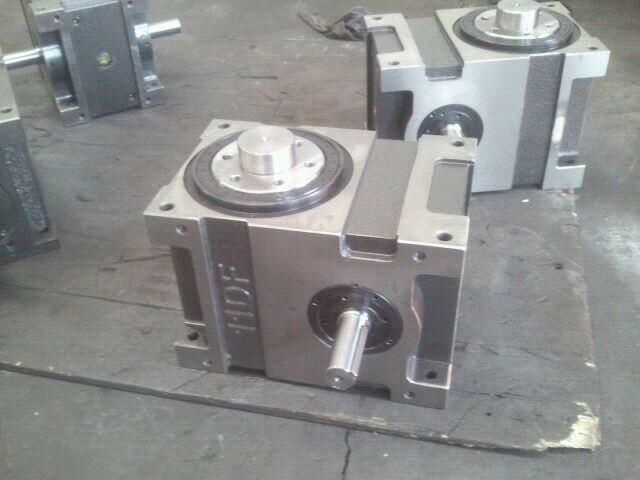

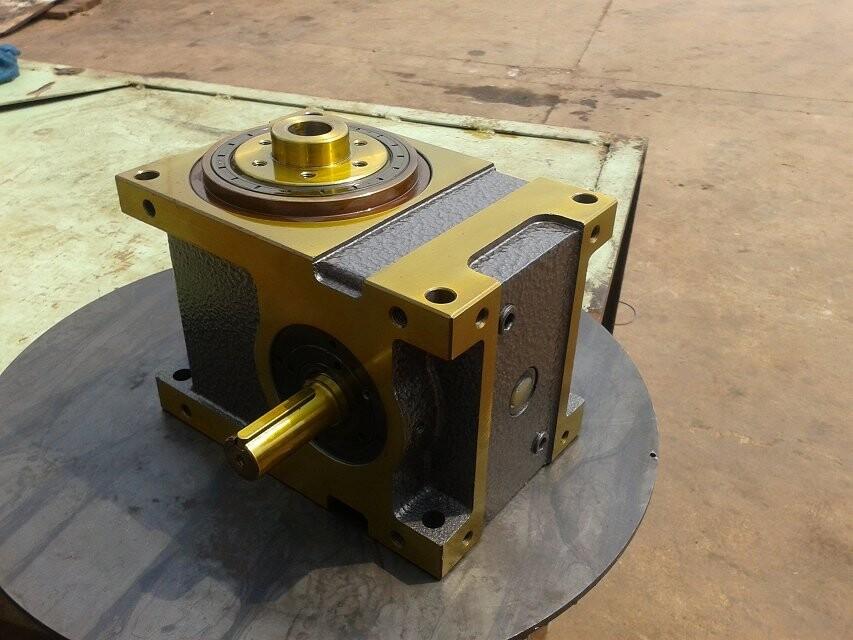

产品图片
