苏州高精密凸轮分割器

苏州高精密凸轮分割器

型号︰DA,DT,DF,DS

品牌︰玺梓精密

原产地︰中国

单价︰CNY ¥ 1300 / 台

最少订量︰1 台

现在查询

产品描述



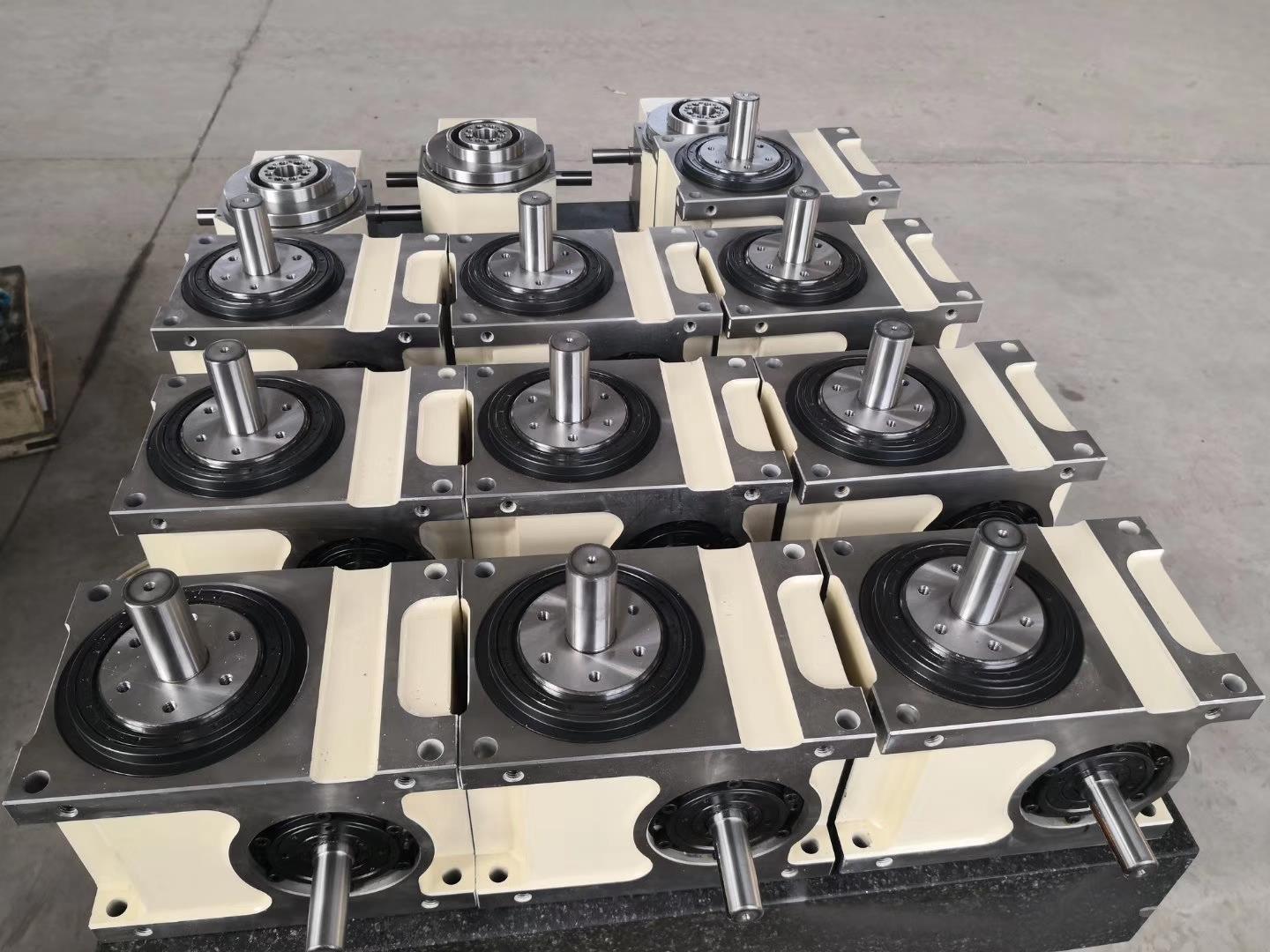

苏州高精密凸轮分割器

在实际的自动化机械使用分割器中,以上的参考数据不是的,还要根据其它的参数参考,也有圆盘大于分割器出入力轴中心矩6到7倍的情况,总之在选型过程中,要结合实际的技术参数情况决定。
凸轮分割器的驱动方式有很多种,在选型时可以根据实际需求设置驱动方式,如空间,精度等条件,那么具体的凸轮分割器分以下两种方式:
1、直接传动。
2、间接传动。间接传动应尽量避免出现反向冲击。

与分割器输出端相连接的结构有下述几种:
1、与轴通过法兰或套对接。
2、轴孔配合通过键连接。
3、法兰之间的连接。


凸轮分割器的旋转半径,就是分割器在旋转过程中,扭矩值在分割器的允许范围之内,即安装在出力轴上圆盘的尺寸,在出力轴的允许扭矩负荷内。对于要求精度较高的圆盘机,一般的扭矩可以大于允许出力轴扭矩负荷的2-3倍,因为,分割器的径向距离越大,精度的差越高,这种情况下,应尽量减少出力轴的扭矩。
对于常使用的凸轮分割器驱动圆盘机的情况,转盘的大直径应小于出入力轴中心距的5倍。(中心距:出力轴与入力轴之间垂直的中心距离,如45DF的分割器,它的出力轴与入力轴之间垂直距离是45mm。
由于输出的间歇性,由静止到运动,由运动到静止,惯性力大。再加上连接件的配合间隙,往往很容易在输出端与连接件之间产生松动。造成输出传动件的前冲或滞后,产生振动。这样不仅降低了输出精度,而且会严重地破坏分割器及其内部的凸轮及滚针轴承。

苏州高精密凸轮分割器


在此,要注意以下几点:
1、孔、轴配合间隙不能过大,键连接不能太松。
2、轴与轴对接,法兰之间连接不能偏心或偏斜,以保证同轴度。
3、法兰连接加注销钉,并用螺栓拧紧。
苏州分割器生产厂家
分割器的间歇式功能应用于多工位圆盘机,间歇的动停原理是由分割器自身的工作原理决定的,那么,动停的驱动源来自于电机,而控制指令则是由PLC等控制程序发出的。
分割器入力轴上安装感应开关,由感应开关将信号传递给PLC系统,常用的感应开关与信号凸轮组合安装,成为一个感应系统,信号凸轮及感应装置常用的有如下两类。

1.薄片式的感应凸轮与U形感应开关组合,信号凸轮的角度与入力凸轮的驱动角度是一致的,当信号凸轮薄片通过U形开关时,分割器出力轴处于分割也就是运动的状态,反之,则处于静止状态。

2.圆柱式的感应开关与较厚边缘的信号凸轮组合,这种方式也叫做接触式的感应开关,由于信号凸轮的边缘较厚,光感的作用把信号向PLC等控制系统传递,由控制系统对信号进行分析再向驱动源发出控制的信号。
苏州分割器生产厂家
凸轮分割器的这种回转装置与其它的同类产品,特别是在高速度、重负载的情况下,具有很大的优势,它的特点及优势具体现在以下几点:
1、大部分分割器所使用的属于圆盘式的,做的就是〔停止→分割→停止→分割→)的间歇分割回转运动。

2、凸轮分割器在停留的情况下,出力轴处于不回转的区间,凸轮未做分割的运动,就是在滚子凸轮的从动件滚柱与凸轮曲线密接的状态即称停留。
3、凸轮分割器的分割器运动状态,指的是出力轴处于回转的区间,凸轮做分割器回转运动,也就是在滚子凸轮的从动件滚柱与凸轮曲线密接的状态即称停留。
4、在输入轴旋转一周的情况下,输出轴做一次分割一次停留,也就是说这个时候,运动了一个工位从A到B。
5、在一个圆盘中,出力轴停留的次数就是分割器凸轮分割器的资料。对于圆盘来说,也是工位加工的总数。这些停留点如被决定了即可做加工组合检查等作业。

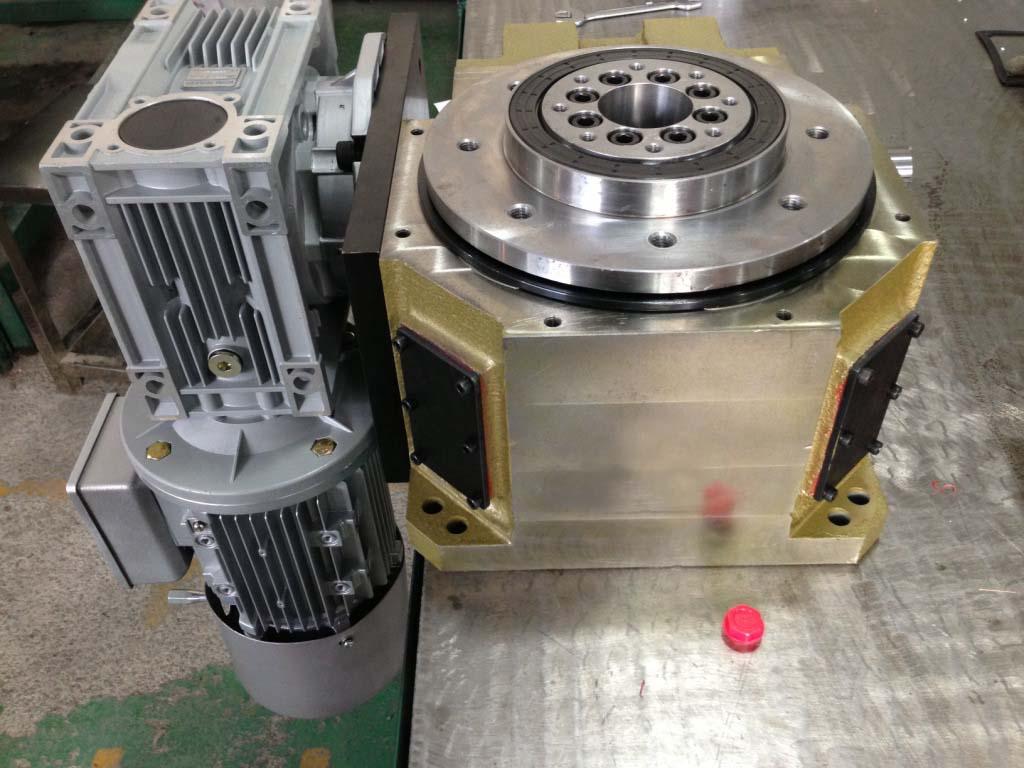

6、分割器是在驱动的条件下才可以运作,与电机及减速机等相关设施组合才能作为机械的主要动力来源。
7、凸轮分割器可以直接连接电机,也可以通过皮带、同步带、链轮等媒介进行传动的辅助作为分割器的动力源。
8、对于摇摆式的装置,就是在入轴做连续旋转的情况下,出力轴做往复回转的运动。
9、还有一点便是分割器不仅能做单纯的往复式回转运动,而且还可做某一程度回转的中间位置、停止位置或回转角度的任意设置。
10、以一对凸轮从动件来挟持滚子凸轮外周的无间隙的滚子凸轮曲面时 ,若常给予滚子凸轮与从动件间一适当压力,则可得一无逆转的良好回转运动。
11、在出力轴上装置夹具装置,并在其前端装上导轮及导杆使其做直线运动则可做工作搬运车。
12、在设计间歇性分割装置的分割或停留时,若能同时运转振动装,则可提高自动机器的信赖性并使其高速化。
DF凸缘型与DS心轴型分割器的区别
